【使用文档】数据配置系统 - 批量控制 - 巡检 - 拓扑图

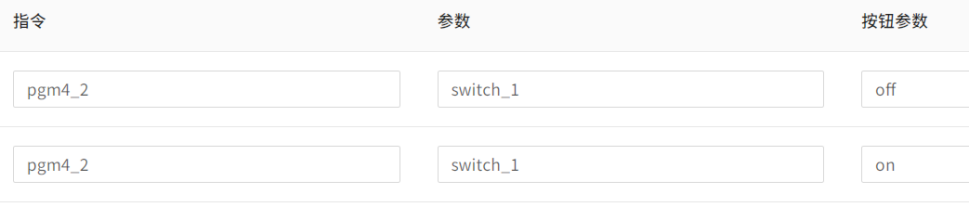

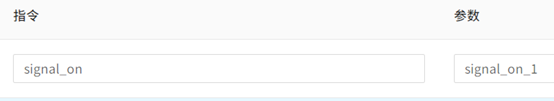

注意:阅读此文档前需要对系统基本操作有一定的了解 ## **批量控制功能** ### **批量控制指令配置** 1. 登录进入配置后台 2. 选择 组件管理–》 选择房间–》 批量控制指令 –》 添加批量操作–》 输入相关指令配置 ### **批量控制配置示例** 假设我需要配置 NET-4000 批量开机 有两种选择 第一种:使用系统指令 第二种:自定义指令 **第一种:系统指令** 1. 选择 组件管理 –> 有 NET-4000 的房间 –> 点击电源组件编辑指令 –> 确定这个电源组件绑定的设备是 NET-4000 –> 然后我们就得到 NET-4000 的 **指令** 和 **参数** 如下图  2. 指令为 **signal_on ** 参数为 **signal_on_1** 3. NET-4000 设备有对应的中控工程 4. 添加批量操作 配置如下  说明:**操作名称** –> 输入批量控制按钮名称(自定义) ** 设备类型** –> 选择 Net-4000 **指令** –> 输入 signal_on **参数** –> 除批量控制音量和 PGM4 只需要在原有参数后面加上**#888** 即可 ``` –> 控制音量参数 在原有参数后面加上 **#50 ** (50 表示的是音量大小) –> 控制 PGM4 参数 在原有参数后面加上 **#按钮参数** ``` **按钮参数获取** 按钮参数是 PGM4 独有的参数 **获取途径** 组件管理 –> 有 PGM4 的房间 –> 点击电源组件编辑指令 –> 确定这个电源组件绑定的设备是 PGM4 –> 然后我们就得到 PGM4 的 **指令** 、**参数 **和** 按钮参数** 如图  **第二种:自定义指令(需了解中控程序)** 自定义批量控制指令 第一步:自定批量控制的指令如下  第二步:编写对应指令的中控工程 然后下载 就可以了 ## **巡检功能** **(需了解中控程序)** 第一步:配置如图 表示服务器给中控发送 `[指令=<strong>light_1</strong>]` `[参数=<strong>light_1#online</strong>]` 中控回码 `[返回指令=<strong>light_1</strong>]` 并且 [返回参数= **0** ] 的话就提示 `[<strong> 预警提示 </strong>]` 一栏的内容 数值类型表示返回值是属于什么类型 第二步:编写对应返回值的指令和参数的中控工程 然后下载  ## **拓补图管理** **(需了解中控程序)** 1. 选择 拓补图管理 -> 选择房间 -> 点击上传背景图 如下图  2. 点击 **添加标点** ,然后 **双击标点** ,进行配置,配置的格式和**巡检功能返回值**配置的格式是一样的 配置好之后可以在控制界面 **拓补架构** 标题栏下面看到 ## **相关指令参考 - [3D平台拓扑图节点和巡检支持的非自定义指令](http://www.maomaodoc.top/doc/22/)
admin
2023年12月14日 15:58
