版本变更
变更日期 | 变更内容 | 文档版本 | 变更人 |
---|---|---|---|
2022/07/08 | 首版 | v1.0.0 | 貌振阳 |
2022/11/25 | 更新地点管理,设备管理,组件管理说明 | v1.0.1 | 貌振阳 |
2023/02/25 | 组件管理组件 UI 全新改版,组件大小重新规范,更新说明中的图片及部分描述。 | v1.0.2 | 貌振阳 |
一、概述
2D 可视化管控平台和 3D 模型重要的数据来源,所有项目所需的基础数据都由此系统提供和配置。
系统模块包含:
- 校务管理
- 终端用户管理
- 地点管理
- 设备管理
- 组件管理
- 录制文件管理
- 系统用户管理
- 数据字典
- 系统策略
- 系统设置
二、系统功能描述
2-1 登录
访问:http://服务器 IP 地址/webcfg
,打开登录界面

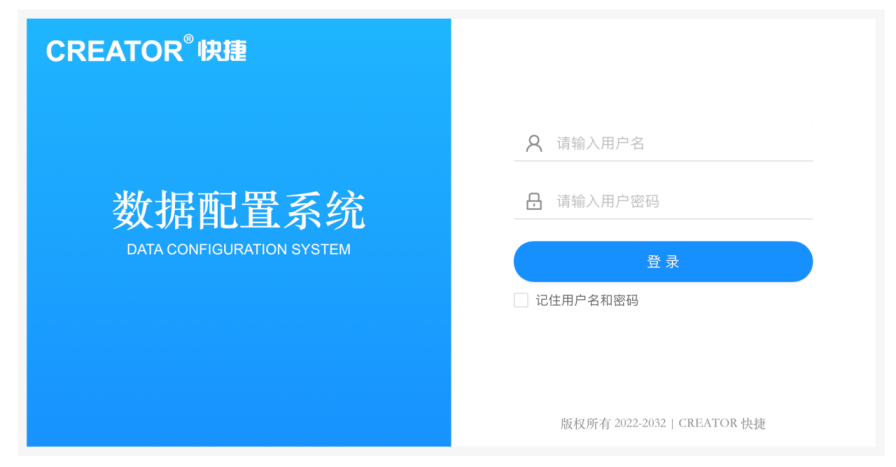

登录界面
输入账号密码登录系统。

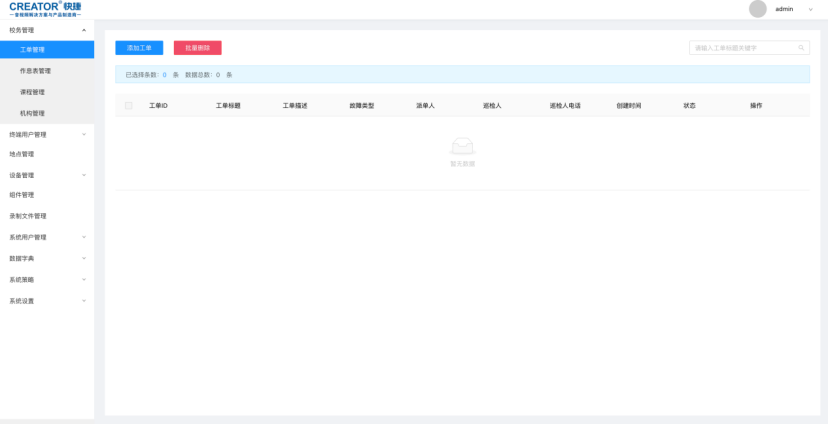

2-2 校务管理 – 工单管理
添加工单:用户从此按钮进入工单的填写界面。
批量删除:用户选择多个任务进行批量删除操作。
系统工单模块,要完整的使用是需要对接第三方平台,由我们系统填写工单,提交到学校的第三方系统进行审批流转。

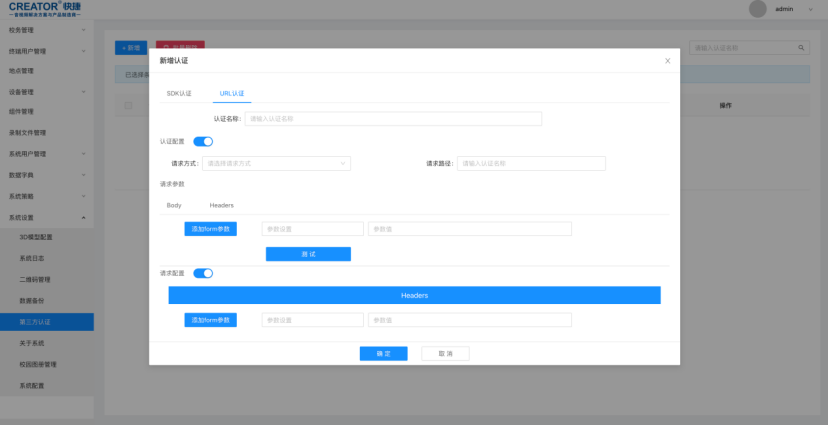

根据学校提供的 API 接口文档在系统设置,URL 认证方式进行配置。
配置完成后,我们工单模块就会把数据传给第三方平台。

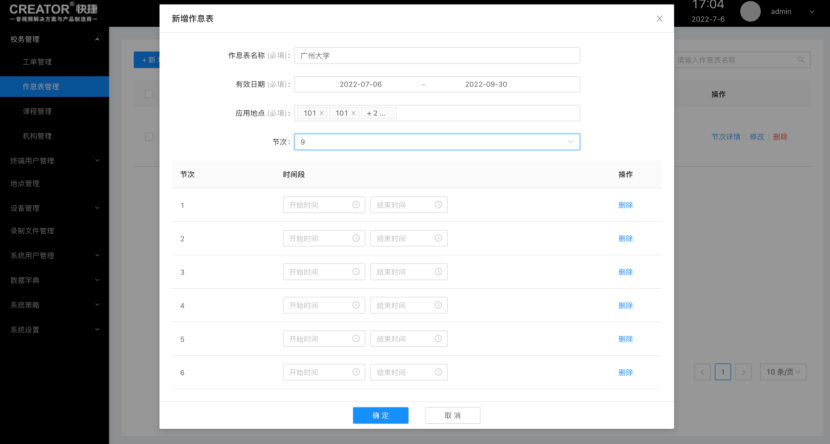

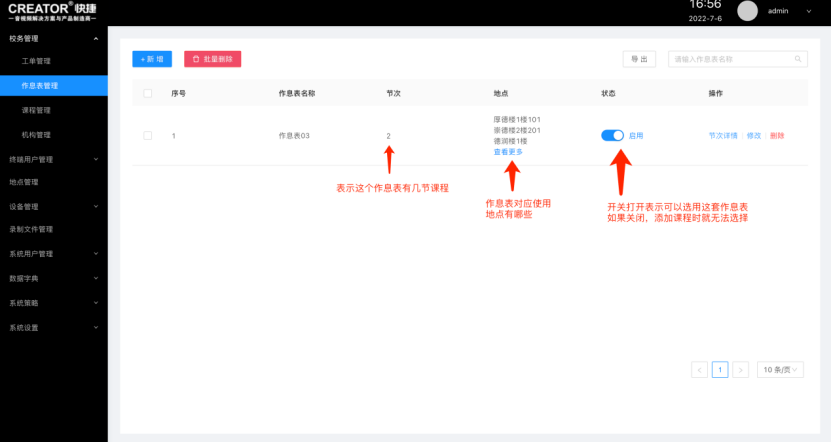

2-3 作息表管理
作息表模块与课表模块是相关,主要用来配置学校节次。管理学校第一节,第二节课的上下课时间。
新增作息表,填入有效时间,一般都是填入一个学期起始时间段,选择这套作息表应用在哪些地点,再根据学校课程表来填入没节课上下课时间,点击确定。

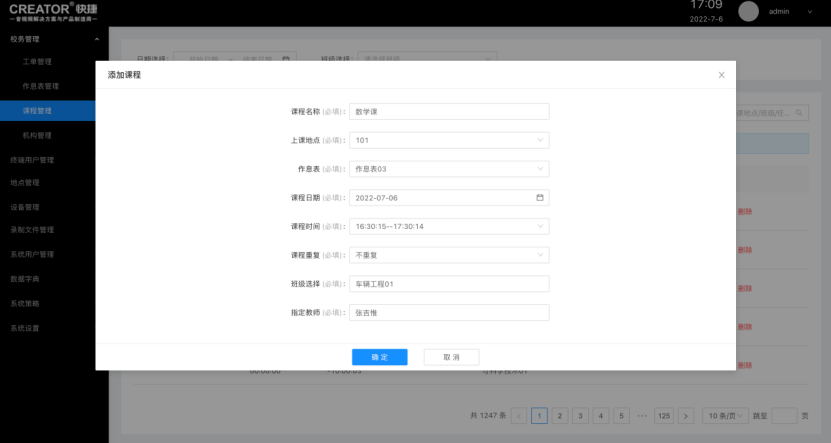

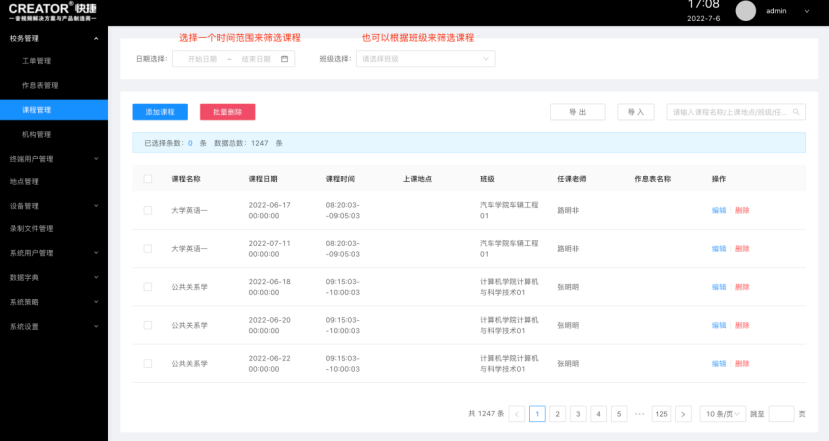

2-4 课程管理
添加课程填入课程相关信息,提交保存,也可以通过导入的方式批量导入学校的课程。

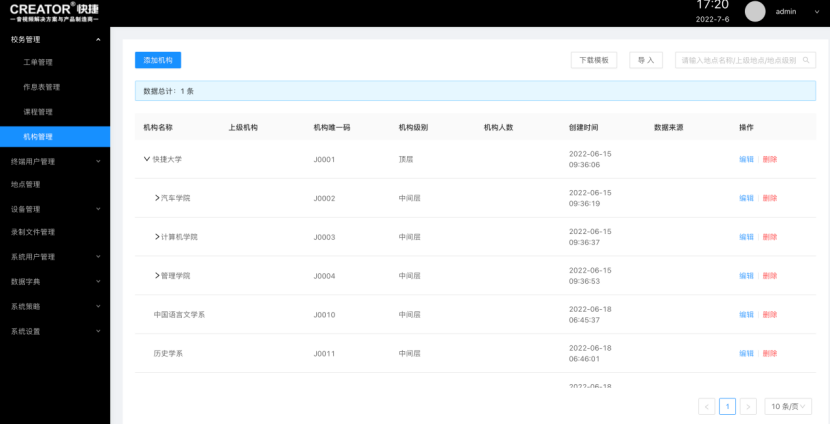

2-5 机构管理
按照学校的机构进行人员的管理

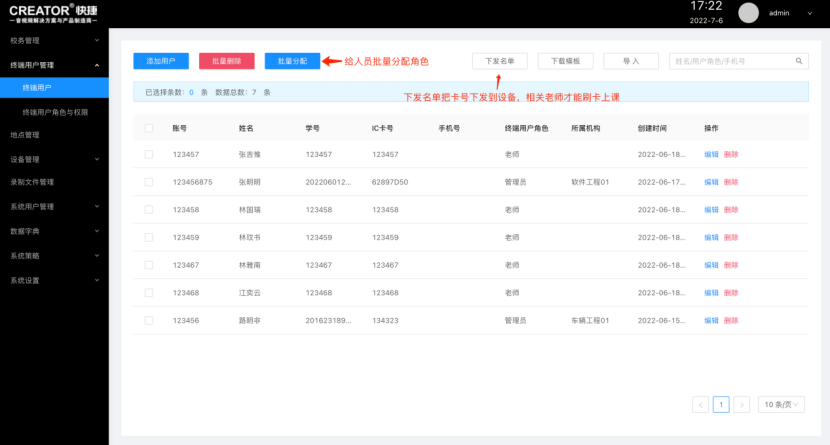

2-6 终端用户
终端用户指的是使用设备的人员,使用我们的设备须在终端用户添加老师/管理员的账号信息,添加完成的卡号需要点击下发名单把名单卡号,下发设备中才能正常使用设备。

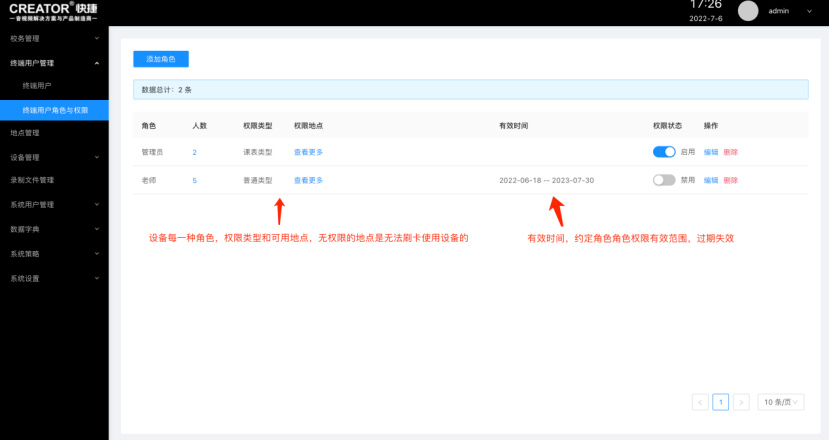

2-7 终端用户角色与权限
课表类型:该类型权限用户,是按照课表的时间进行使用设备,即:只有在对应的人员,有课程的时候,才能允许使用设备。
普通类型:普通类型用户无课表的使用限制,只要是人员有相应的地点权限,并且在有效使用时间范围内,都可以使用设备。
2-8 地点管理
地点管理是提供地点数据模块,系统多个地方是与地点数据相关,建议系统搭建的时候先添加好地点数据
地点管理分为左侧树形列表和右侧编辑区域。

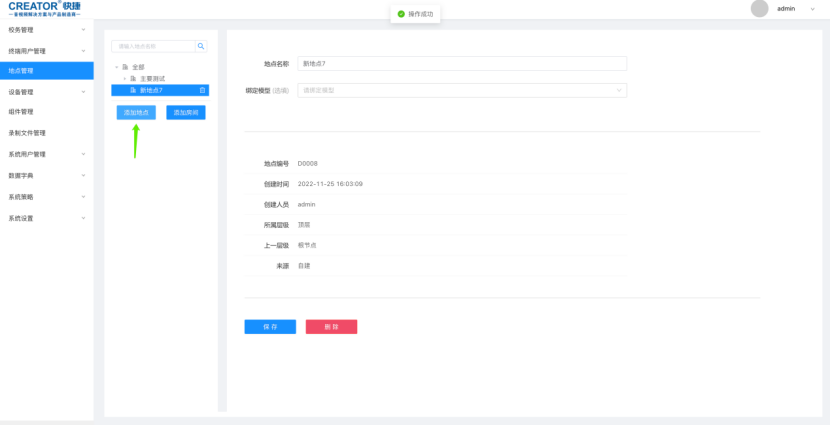

添加地点 : 用户可以选中一个层级,点击“添加地点”按钮进行添加,地点的添加逻辑为在选中的下一级创建。
选中全部,点击添加地点,会在全部下方创建一个新的地点,用户直接可以通过右侧区域修改地点名称,点击保存,完成添加操作。
添加房间:选中一个地点,点击添加房间,就可以在下一级创建一个房间了,注意房间是地点模块的底层,不能在房间下级再添加地点。
删除地点:选中一个先要删除的房间或者地点,点击删除,完成删除。

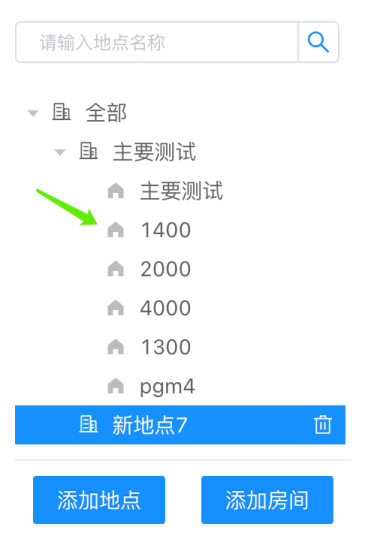

地点和房间是不同图标表示

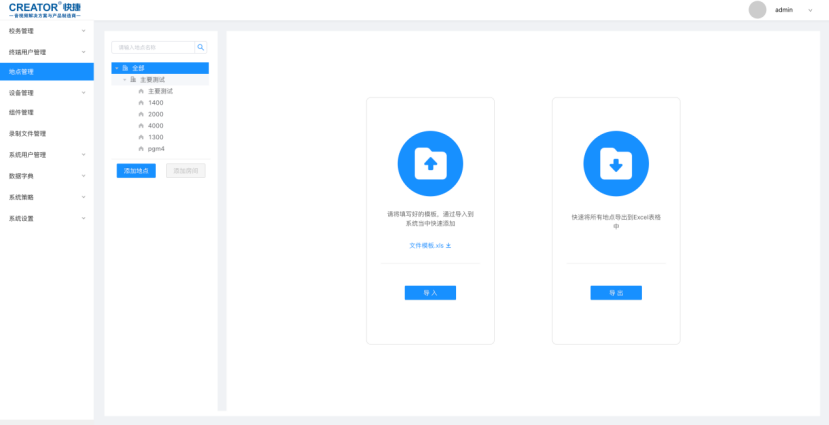

导入:选中全部级别,用户可以通过导入按钮导入文档,实现快速地点导入。
导出:点击导出按钮,可以将系统地点信息进行全部导出。

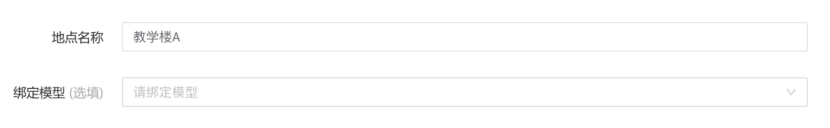

中间层的地点可以绑定一个模型,当有模型系统的时候,系统中的地点需要与模型进行关联,否则模型系统会没办法正常查询地点信息。

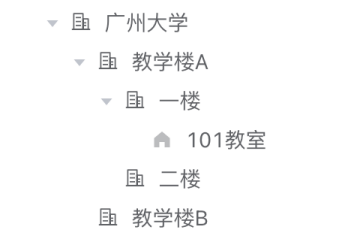

参考数据格式
学校可以安装上图的结构进行添加。

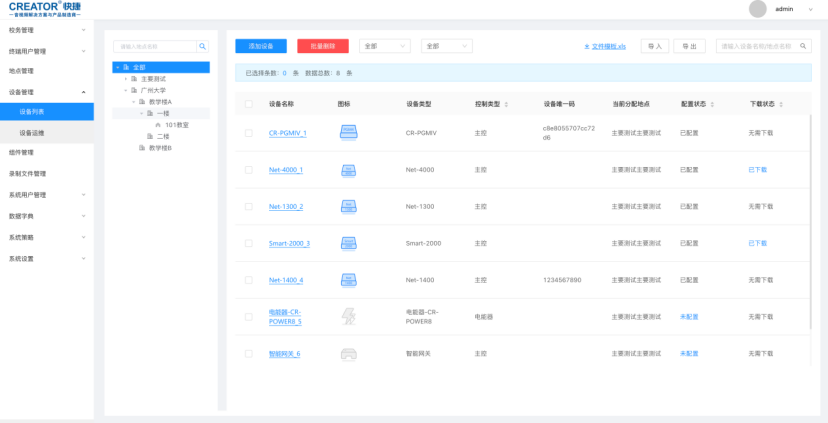

2-9 设备列表
设备列表分为左侧树形列表和右侧编辑区域。
用户可以通过选中一个楼层,楼栋等节点进行快速查询设备。也可以通过搜索来找到目标教室。
设备导入 / 导出:可以参考地点管理地点导入/导出,交互方式一致。

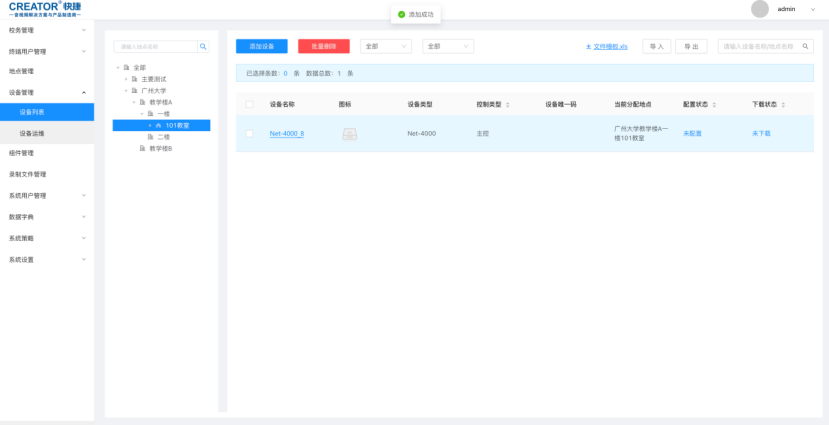

添加设备:用户选中一个房间,点击右侧添加设备,既可以再该房间下面添加一台设备。

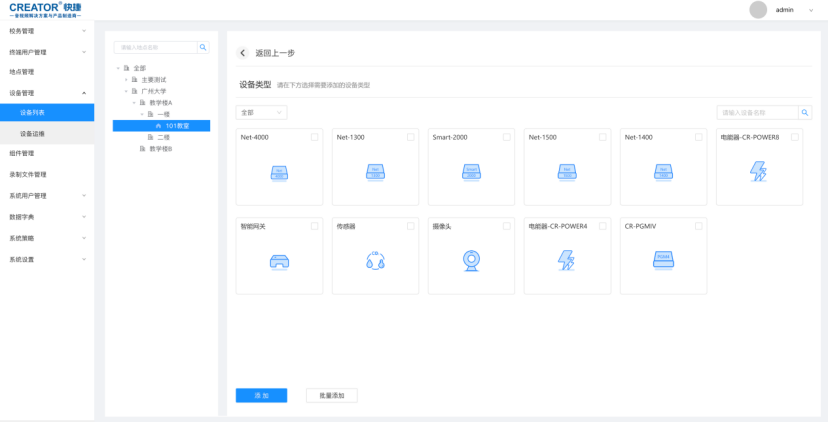

在添加设备界面,用户可以选中某个设备类型,进行单个设备添加 或者 某个类型复数添加,选中后点击添加,既可以完成添加。
完成添加后,点击设备名称,或者从左侧选中地点下的设备可以快速的对设备进行配置参数。

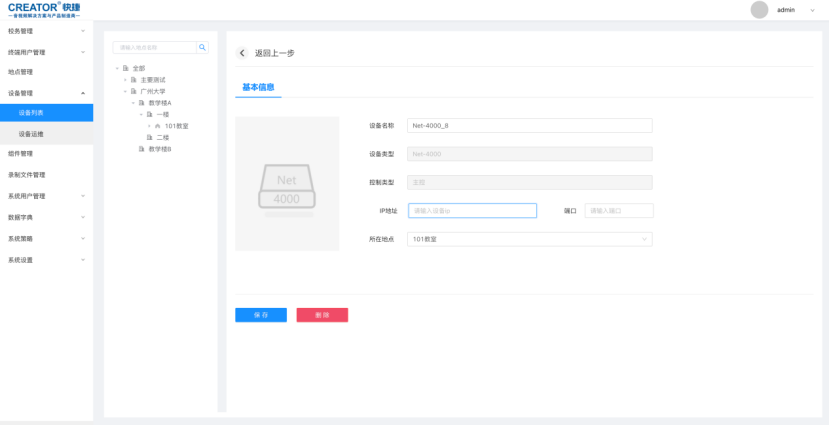

填写设备 IP 地址,或者修改名称,保存,完成设备配置。不同设备类型会填写不同配置信息。

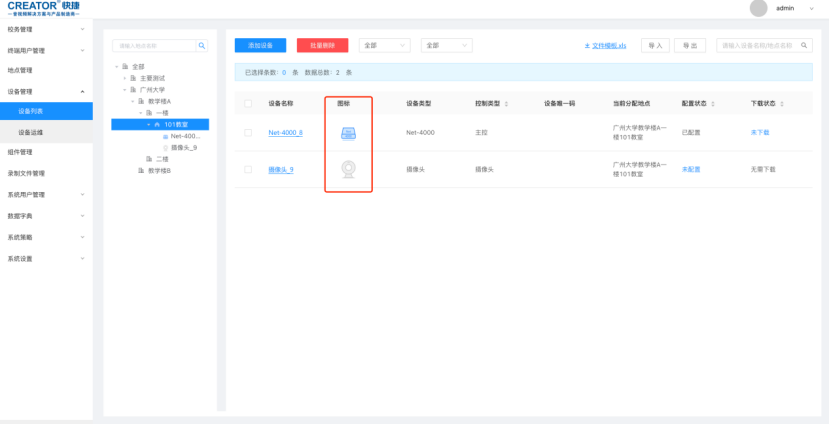

当完成设备配置以后,蓝色图标表示这个设备已经配置了,灰色图标表示这个设备是没有配置, 没有配置的设备无法正常在系统当中使用 。
中控设备:NET1300、1400、1500、Smart2000、NET4000 为系统中控设备,需要选择主控类型,智能网关
受控设备:灯光、幕布窗帘、电脑、投影等
传感器:CO2 三合一传感器、甲醛传感器、光感传感器、PM2.5 传感器
添加设备的时候需要对应入座才能成功把设备添加到系统当中使用
2-10 组件管理
组件管理可以配置可视化管控系统的控制中心页面,这个模块决定控制中心显示什么场景按钮。

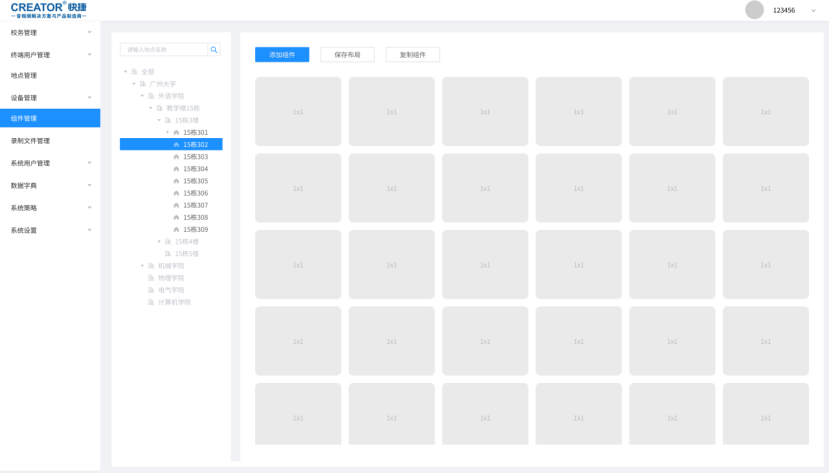

添加组件:点击房间中的添加组件按钮,进入添加页面。

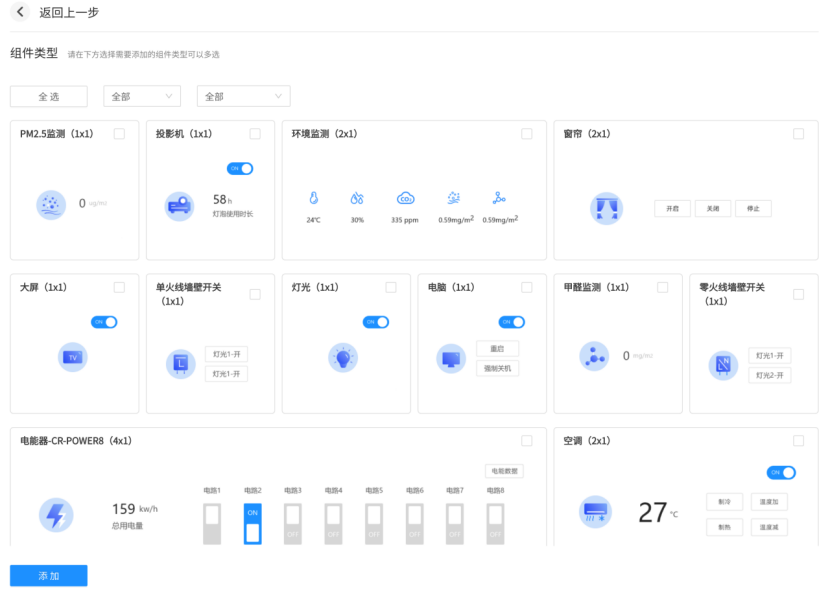

添加页面可以选中多个组件,实现快速对组件进行添加,点击“添加”

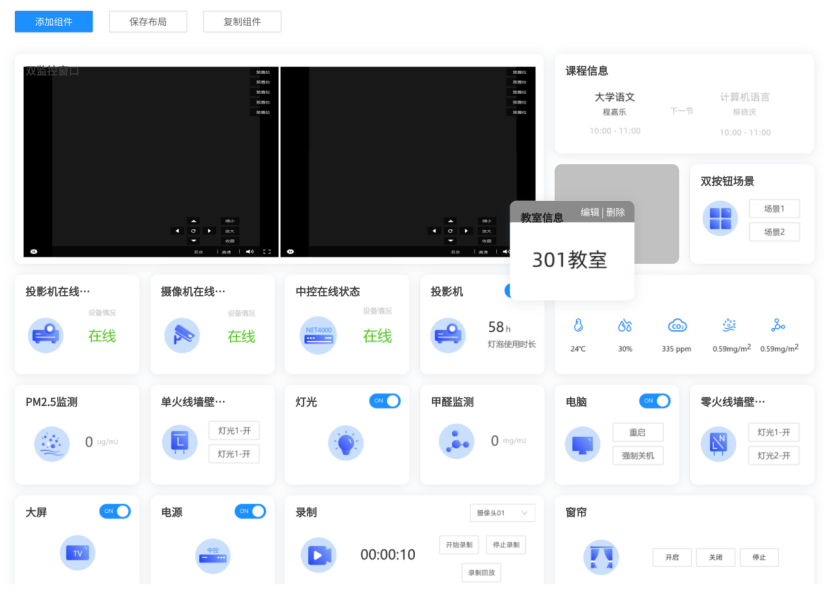

成功添加后,回到房间布局系统当中编辑组件位置,卡片可以任意的拖动,删除,编辑,完成操作 需要保存当前编辑才会生效 。

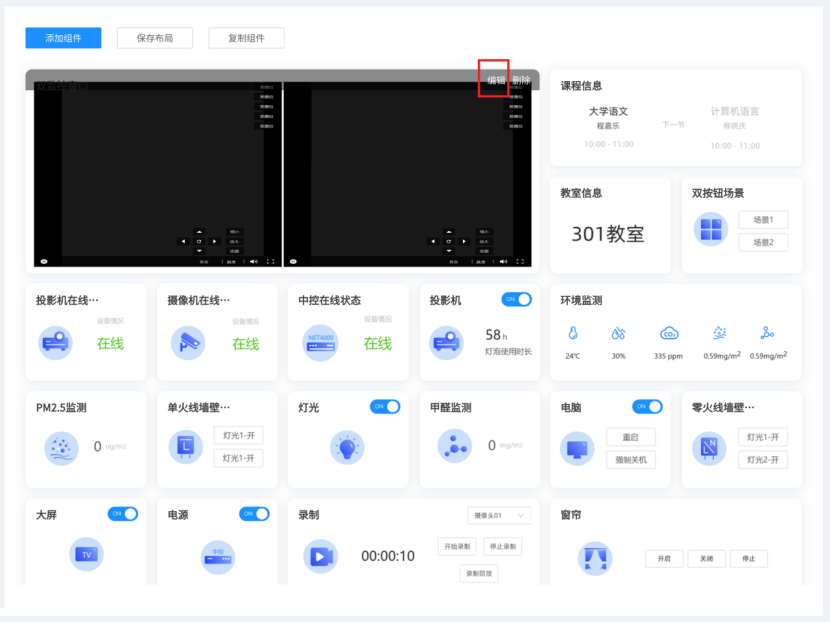

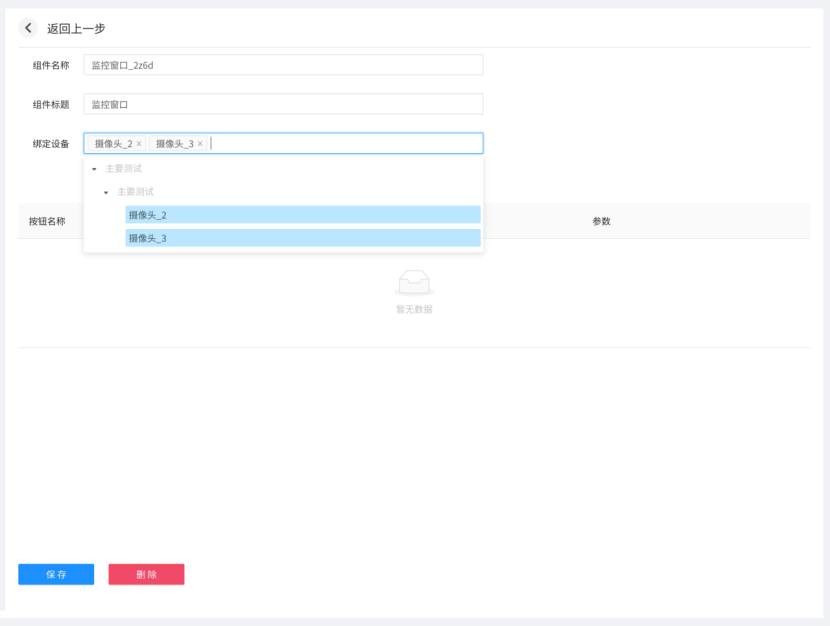

编辑组件:点击组件编辑按钮,进入编辑界面
对监控窗口绑定一个或者多个摄像头设备,点击保存。
回到可视化管控系统当中检查是否有摄像头画面出现。正常情况下会直接看到监控画面。其他组件添加和操作逻辑是相同,只是不同类型添加不同的数据。

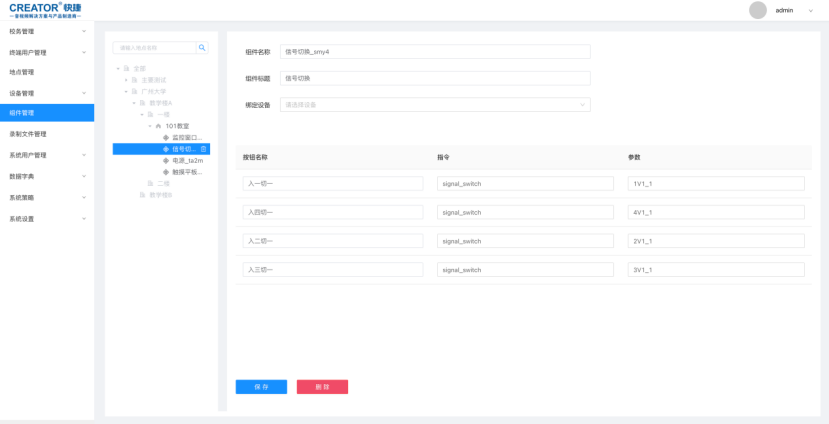

按钮参数编辑:选择一个组件,进入编辑组件界面,可以看到组件对应的按钮名称,发码指令,参数,正常情况下,每个组件都有一套默认的指令,用户可以直接使用,当指令在特殊情况下有变更,也可以编辑指令进行更改。

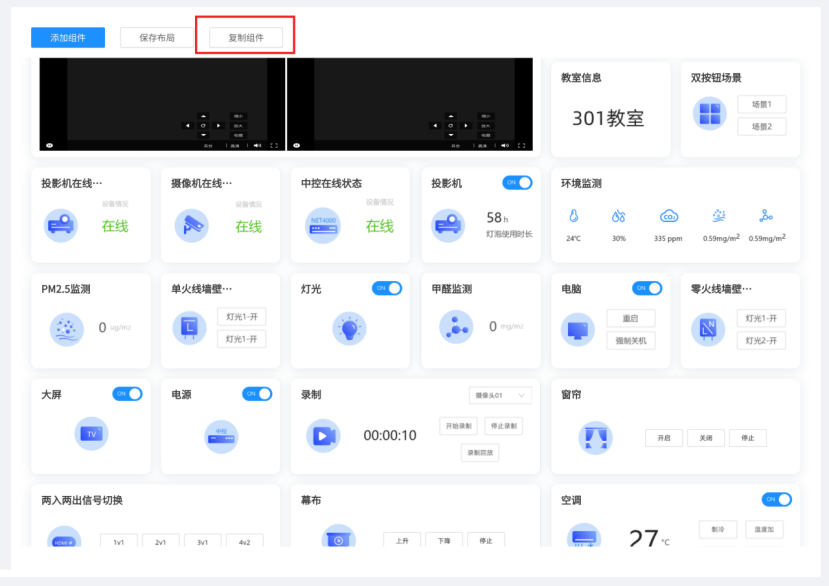

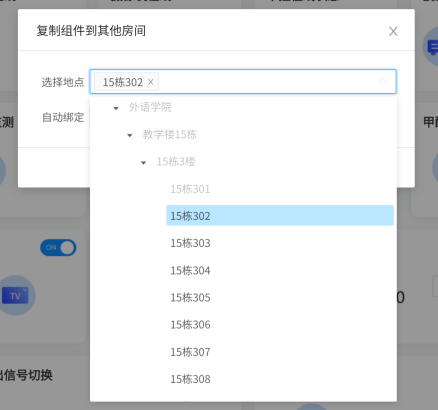

复制组件功能,可以快速的把当前该房间的组件快速的复制到其他地点当中,大大减少在配置过程中重复操作。
自动绑定设备功能,是提供给用户一个快速复制和绑定设备功能。
选择自动绑定,那么当把组件复制到其他教室的时候,组件自动寻找房间下面对应的设备进行绑定的操作,达到快速部署的目的。
选择自动绑定,只会把当前组件简单复制到另一个房间当中。
2-11 设备运维
在设备列表设置报修或者报废之后,会在此页面产生一条报修设备记录,也可以通过单独提交一条报修记录,Admin 管理员拥有审批权限

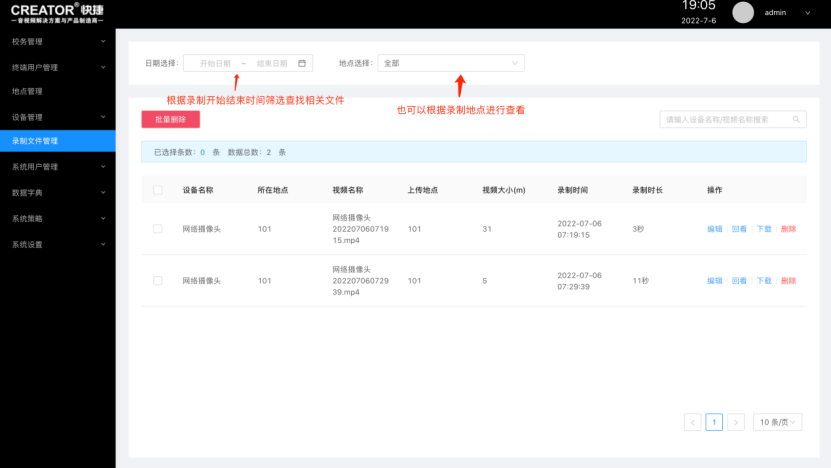

2-12 录制文件管理
录制文件是又控制系统点击录制产生,此模块就是对录制的文件进行管理

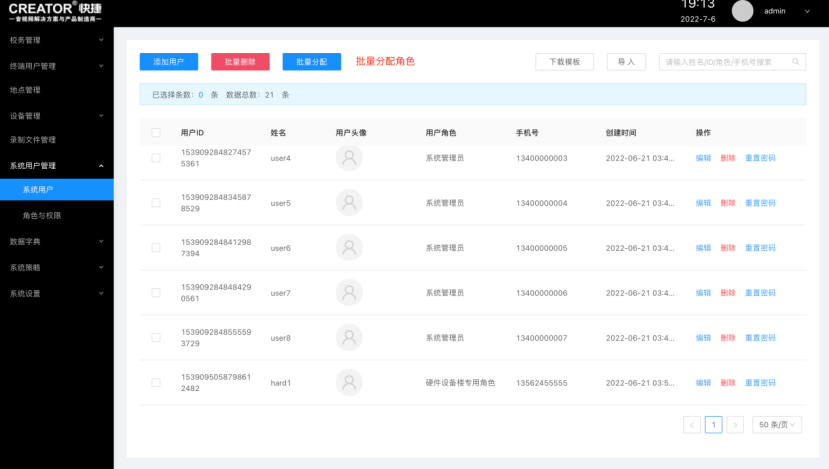

2-13 系统用户
此模块添加的用户才能访问系统。

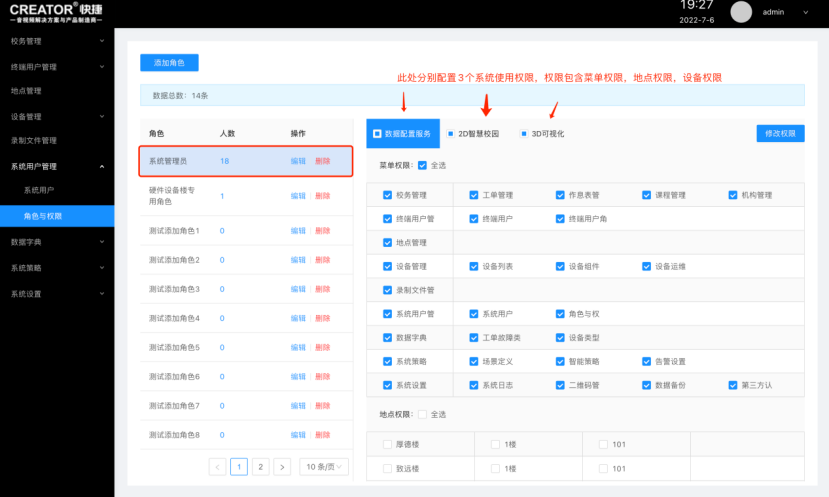

2-14 角色与权限
此模块用来管理系统角色与权限,无配置权限即表示无使用权

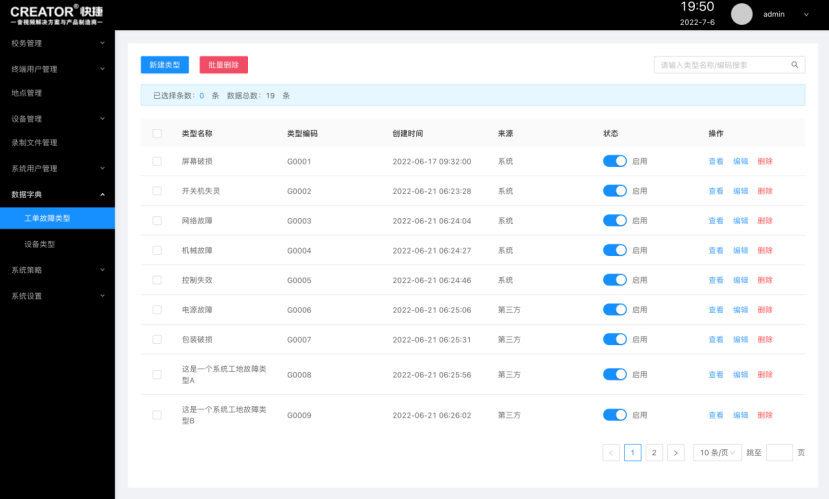

2-15 数据字典 – 工单故障类型
用户可以通过后台新增工单类型,新增的类型在提交工单的时候可以选择,状态关闭表示这个类型失效。
2-16 数据字典设备类型
设备类型模块仅提供查看系统当中有哪些设备类型, 不支持删除设备类型操作

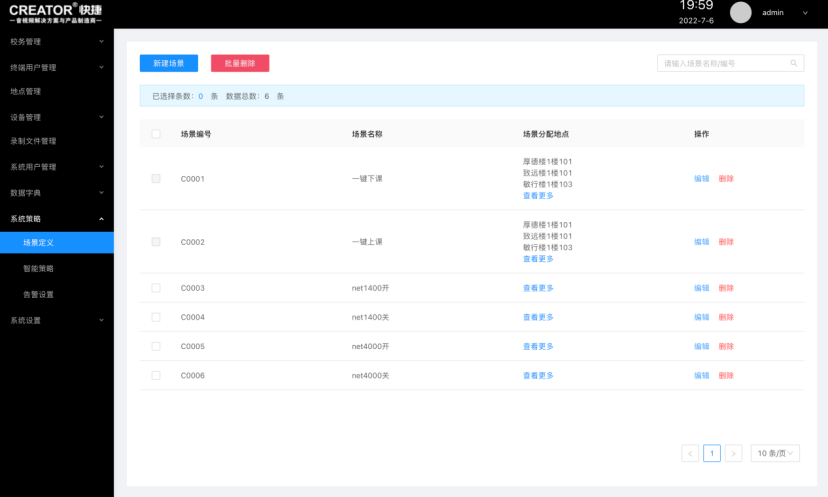

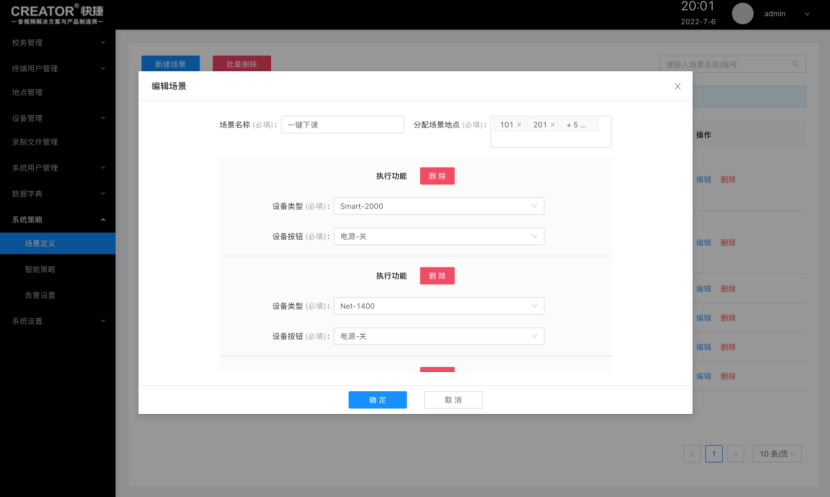

2-17 系统策略 – 场景定义
场景定义支持用户自定义添加,可以根据学校一些使用场景进行添加。
场景定义支持设备指令批量操作,到一键关闭或者开启效果

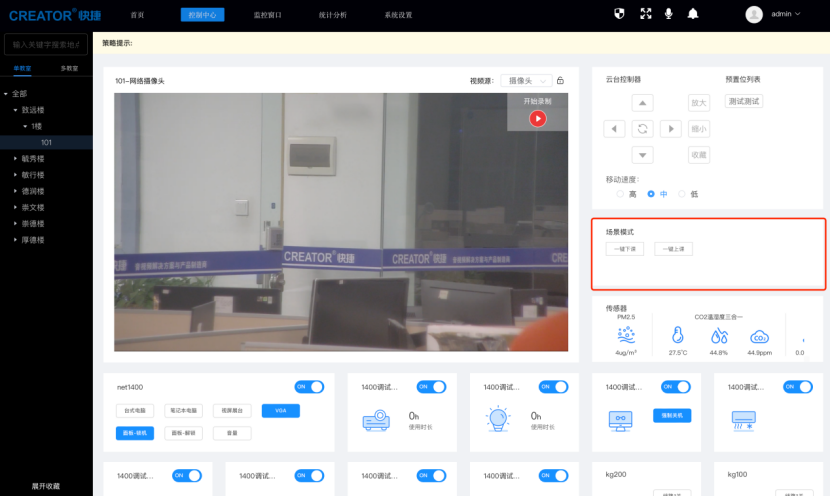

添加完成的场景按钮出现在控制中心场景模块中

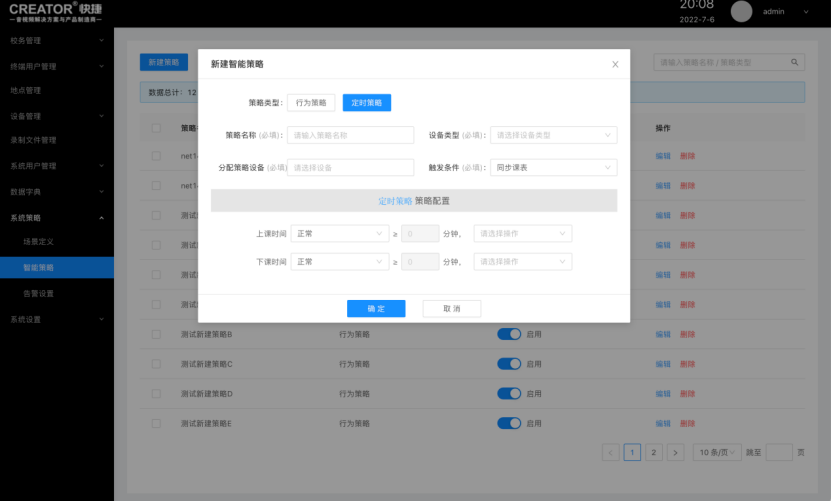

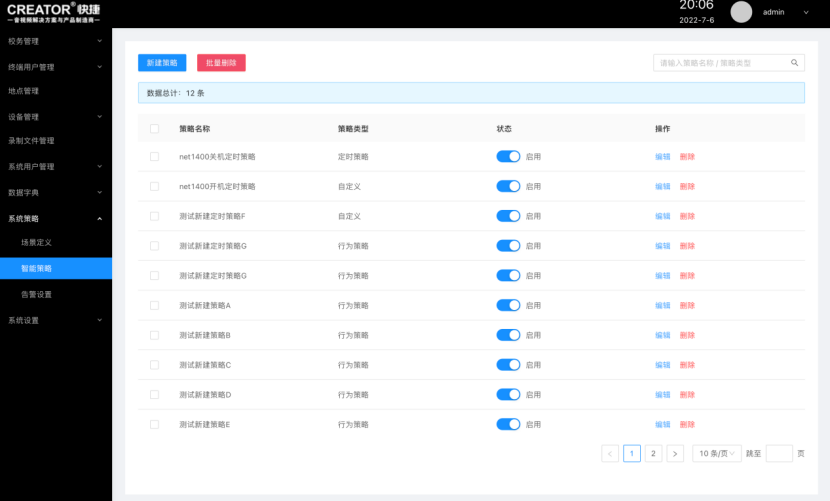

2-18 系统策略 – 智能策略
此模块可以设置一些智能的系统策略,如要某些设备定时开关机,或者达到一定条件就执行某个命令
策略分为:定时策略和行为策略
定时策略:表示设定在某个时间点设备执行设定操作
行为策略:表示当达到某个设定条件的时候,设备执行相应的操作
策略可以应用在不同教室,不同设备中。

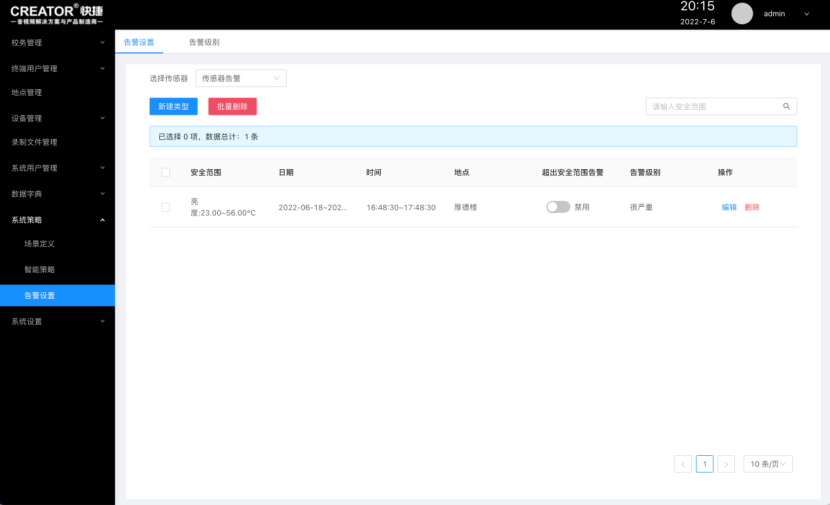

2-19 系统策略 – 告警设置
此模块可以配置设备离线,上线告警提示
系统默认有低中高三档告警等级

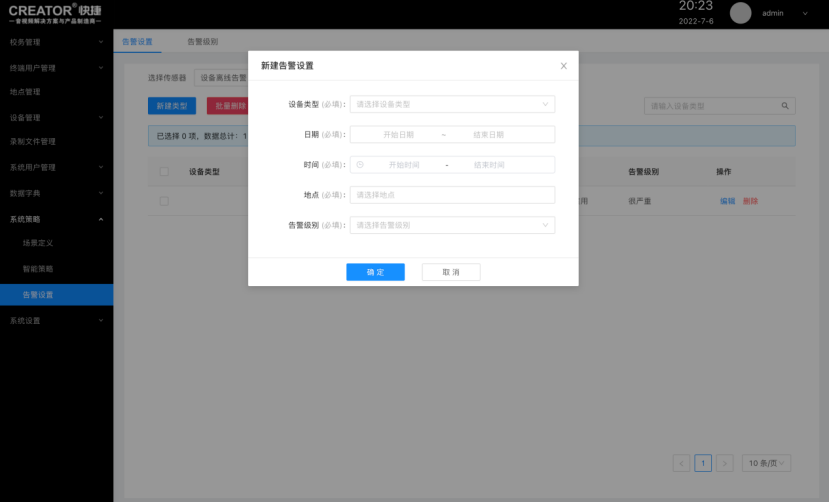

如选择设备离线告警-点击新建
设置需要告警的设备类型,地点,还有级别,不同级别决定告警方式不同,创建完成之后,根据条件进行告警

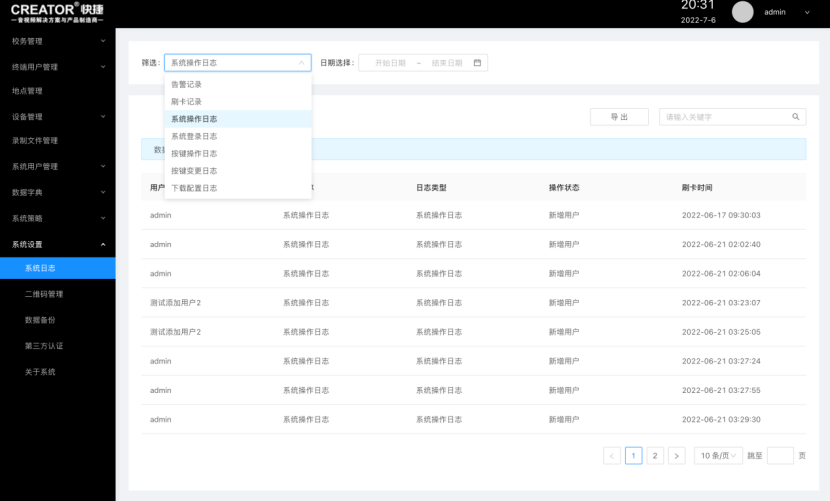

2-20 系统日志
系统提供截图几种类型日志查看

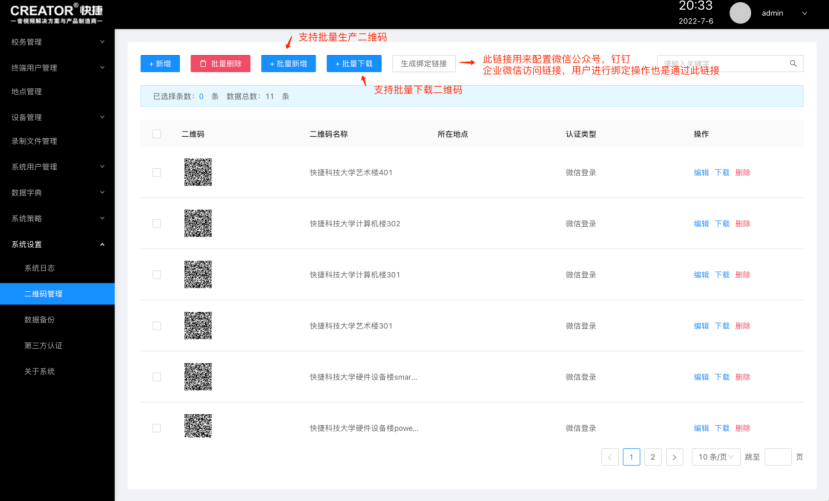

2-21 二维码管理
二维码管理功能和第三方认证功能是提供给学校老师配置扫码上课功能使用

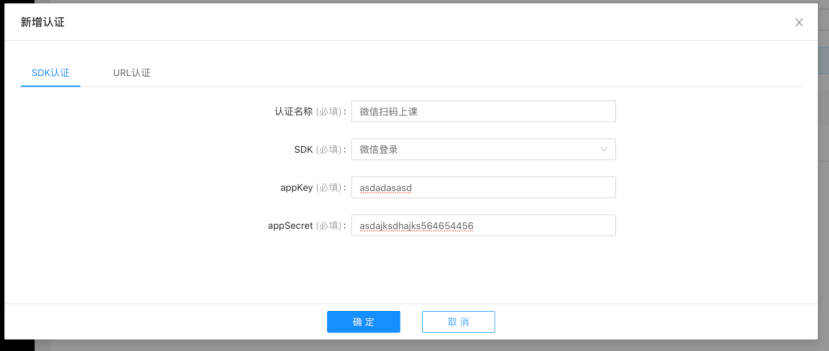

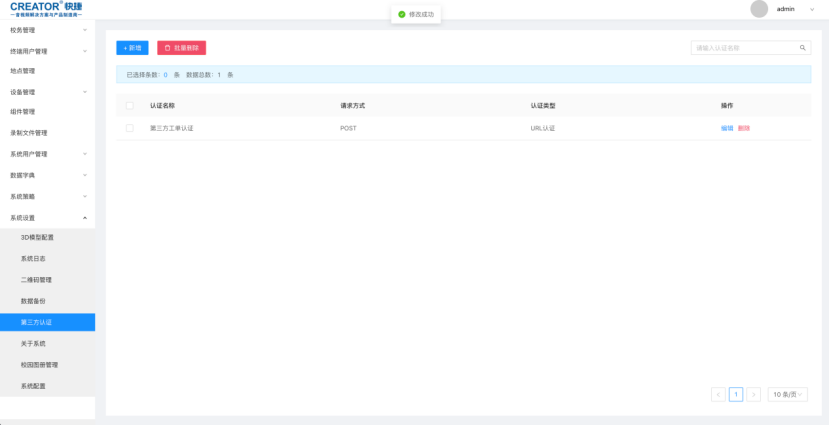

2-22 第三方认证
扫码上课配置流程:第三方认证添加 SDK 认证 -> 填写认证信息(需要去第三方获取) -> 保存认证信息 -> 批量生成二维码 -> 生成绑定链接 -> 把链接添加到 -> 钉钉(公众号,企业微信)应用访问首页中 -> 使用钉钉扫一扫(微信扫一扫,企业微信扫一扫)扫码 -> 首页访问需要绑定系统里面账号信息 -> 输入对应信息找到自己账号 -> 点击绑定 -> 完成
第二次扫码的时候,就不需要再绑定,直接使用对应的终端扫码就可以使用上课和下课功能。
关于第三方的配置有另外三份文档记录
注意:绑定的账号跟该账号的权限有关,如果该权限没有配置好,扫码上课是用不了

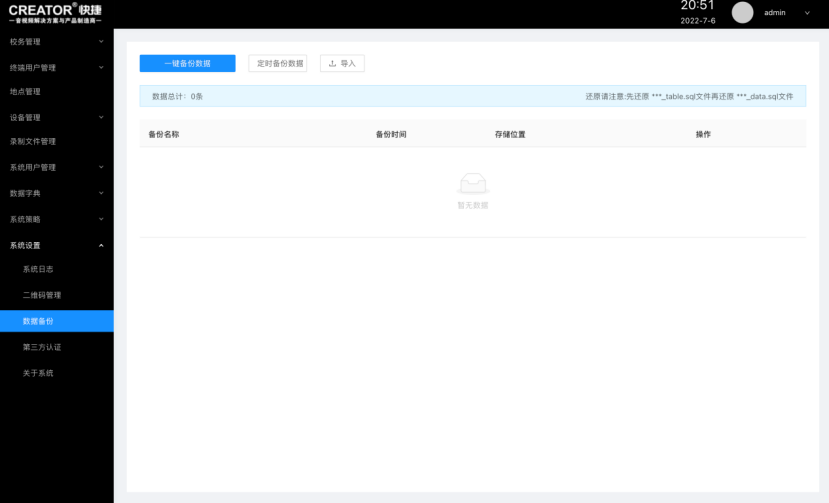

2-23 数据备份
此模块可以一键备份系统数据库,可以外部导入一个数据库
2-24 关于系统
关于系统显示当前系统版本号,如果已经授权的系统辉县市对应授权信息,具体使用说明请参考一键部署系统说明文档。
2-25 批量控制功能
批量控制指令配置
- 登录进入配置后台
- 选择 组件管理 》 选择房间 à 批量控制指令 à 添加批量操作 à 输入相关指令配置
批量控制配置示例
假设我需要配置 NET-4000 批量开机 有两种选择 第一种:使用系统指令 第二种:自定义指令
第一种:系统指令
- 选择 组件管理 à 有 NET-4000 的房间 à 点击电源组件编辑指令 à 确定这个电源组件绑定的设备是 NET-4000 à 然后我们就得到 NET-4000 的 指令 和 参数
如图
- 指令为 signal_on 参数为 signal_on_1
- NET-4000 设备有对应的中控工程
- 添加批量操作 配置如下
说明:操作名称 à 输入批量控制按钮名称(自定义)
设备类型 à 选择 Net-4000
指令 à 输入 signal_on
参数 à 除批量控制音量和 PGM4 只需要在原有参数后面加上 # 888 即可
à 控制音量参数 在原有参数后面加上 #50 (50 表示的是音量大小)
à 控制 PGM4 参数 在原有参数后面加上 # 按钮参数
按钮参数获取
按钮参数是 PGM4 独有的参数
获取途径 组件管理 à 有 PGM4 的房间 à 点击电源组件编辑指令 à 确定这个电源组件绑定的设备是 PGM4 à 然后我们就得到 PGM4 的 指令 、参数 和 按钮参数
如图
第二种:自定义指令(需了解中控程序)
自定义批量控制指令
第一步:自定批量控制的指令如下
第二步:编写对应指令的中控工程 然后下载 就可以了
2-26 巡检功能 (需了解中控程序)
第一步:配置如图 表示服务器给中控发送 [指令= light_1 ] [参数=li ght_1#online ]
中控回码 [返回指令= light _1 ] 并且 [返回参数= 0 ] 的话就提示[ 预警提示 ]一栏的内容
数值类型表示返回值是属于什么类型
第二步:编写对应返回值的指令和参数的中控工程 然后下载
返回值中控程序示例
- Net 4000 工程返回示例,填写返回指令为 gs2_r2 时
- PGM4 工程返回示例,填写返回指令为 rty_1 时
2-27 拓补图管理 (需了解中控程序)
- 选择 拓补图管理 à 选择房间 à 点击上传背景图 如下图
- 点击 添加标点 ,然后 双击标点 ,进行配置,配置的格式和巡检功能返回值配置的格式是一样的
- 配置好之后可以在控制界面 拓补架构 标题栏下面看到相应的预警信息和提示
拓扑图指令中控程序示例
- Net 4000 工程返回示例,填写返回指令为 gs2_r2 时
- PGM4 工程返回示例,填写返回指令为 rty_1 时
